Диммер для LED LN-X-3CH (12/24V, 144/288W)

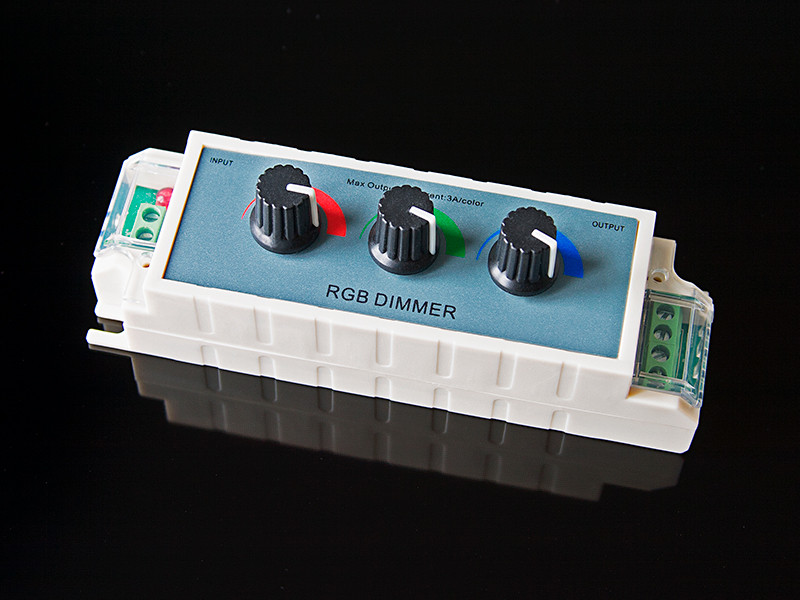

Диммер LN-X-3CH (12/24V, 144/288W)  предназначен для точной регулировки оттенка свечения светодиодной ленты. Регулировка выполняется при помощи регуляторов на корпусе. Три канала позволяют подключить одну RGB ленту, либо три монохромных светодиодных ленты. Раздельные регуляторы позволяют точно подобрать нужный цвет свечения путем смешивания трех основных цветов (красный, зеленый, синий) для RGB лент или отрегулировать яркость на трех монохромных светодиодных лентах по отдельности.

Тип управления: на корпусе
Напряжение, V: 12, 24
Мощность при 12V, Вт: 144
Мощность при 24V, Вт: 288
Пульт управления: нет
Мощность, Вт: 144/288
Выходной ток: 3x4A
Максимальный ток, А: 12
Подключаемое оборудование: монохромная лента/лампы, RGB-лента
Функции прибора: регулировка яркости
Количество управляемых зон: 1
Материал корпуса: пластик
Корпус: накладной
Размеры ДхШхВ, мм: 130x40x51

Встроенной мощности достаточно для подключения:

• Светодиодная лента SMD 3528 60LED 12V 4,8W - 24 метров с рекомендуемым запасом мощности 20%.
• Светодиодная лента SMD 3528 120LED 12V 9,6W - 12 метров с рекомендуемым запасом мощности 20%.
• Светодиодная лента SMD 5050 30LED 12V 7,2W - 8 метров с рекомендуемым запасом мощности 20%.
• Светодиодная лента SMD 5050 60LED 12V 14,4W - 4  метров с рекомендуемым запасом мощности 20%.
• При необходимости подключения большего количества светодиодной ленты (линеек,модулей) необходимо использовать усилитель.

Посмотреть схему подключения.

Пример расчёта диммера для светодиодной ленты.
