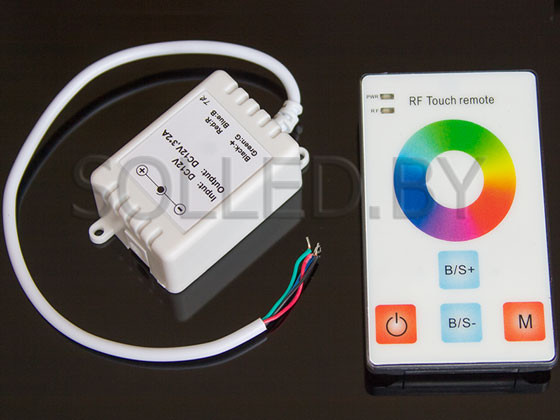

Контроллер RGB LN-RF4B-J сенсорный

Контроллер RGB LN-RF4B-J сенсорный (12V, 72W) 3х2A.

1. Описание:
Контроллер LN-RF4B-J – многофункциональный, сенсорный, светодиодный контролер. Управление светодиодной RGB лентой осуществляется с помощью ШИМ (широтно-импульсной модуляции), управление осуществляется с помощью беспроводного пульта дистанционного управления RF.
2. Технические параметры:
1. Пульт дистанционного управления (ПДУ):
- Электропитание: батарея 27A12V,
- Материал покрытия: высококачественный поликарбонат.
2. Контроллер:
- Температура окружающей среды: -10° C ... +50°C,
- Входное напряжение: DC12V,
- Максимальный ток нагрузки: 2 Ампера на канал,
- Выходная мощность: 72W,
- Радиус устойчивого управления: 20 метров,
- Выход: 3 канала RGB,
- Метод соединения: общий анод,
- Беспроводная частота управления RF: 433.92 МГц,
- Размер контроллера: L50 х W35 х H22 мм,
- Размер ПДУ: L83 х W52 х H8 мм,
- Масса нетто: 50 г,
- Масса брутто: 70 г.
3. Подключение разъема контроллера.
Питание контроллера подключите через DC разъем, на провода блока питания – и + 12V.

Встроенной мощности достаточно для подключения:

• Светодиодная лента SMD 5050 30LED 12V 7,2W - 8 метров с рекомендуемым запасом мощности 20%.
• Светодиодная лента SMD 5050 60LED 12V 14,4W - 4 метрa с рекомендуемым запасом мощности 20%.
• При необходимости подключения большего количества светодиодной ленты (линеек,модулей) необходимо использовать RGB усилитель.
