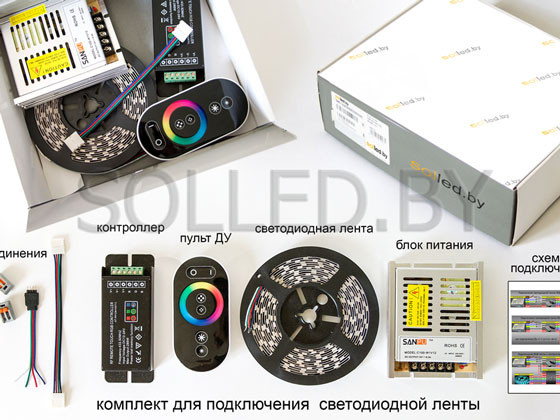

Расчёт комплекта для светодиодного освещения (подсветки) на примере светодиодной ленты.

Расчёт комплекта для светодиодного освещения (подсветки) на примере светодиодной ленты.

Для начала необходимо определиться с типом и количеством светодиодной ленты (иными источниками светодиодного света), чтобы рассчитать требуемую мощность для всех составляющих электрической схемы.

Основные типы светодиодных лент:

• Светодиодная лента SMD 3528 60LED 4,8W 12V – потребляемая мощность  4,8W Ватт на 1 метр, ток 0,4 Ампера на 1 метр.
• Светодиодная лента SMD 3528 120LED 9,6W 12V - потребляемая мощность  9,6W Ватт на 1 метр, ток 0,8 Ампера на 1 метр.
• Светодиодная лента SMD 5050 30LED 7,2W 12V - потребляемая мощность  7,2W Ватт на 1 метр, ток 0,6 Ампера на 1 метр.
• Светодиодная лента SMD 5050 60LED 14,4W 12V - потребляемая мощность  14,4W Ватт на 1 метр, ток 1,2 Ампера на 1 метр.

Сравнение источников света в фотографиях.

Расшифровка обозначения светодиодной ленты на нашем сайте*: Светодиодная лента SMD 3528 60LED 4,8W 12V SMD 3528 – тип светодиода 60LED – количество светодиодов на 1 метр ленты 4,8W – потребляемая мощность 1 метра светодиодной ленты 12V – напряжение питания светодиодной ленты *- некоторые источники указывают характеристики для 3-5 метров ленты…

К примеру, нам необходимо 10 метров светодиодной ленты SMD 5050 60LED 14,4W 12V.

Необходимая нам информация – это мощность.

10 метров Х 14,4 Ватт = 144 Ватт – общая мощность ленты.

Для ленты 144 Ватт подходит блок питания 150 Ватт, но практика показывает, что этого недостаточно для надежной работы комплекта и поэтому принято увеличивать мощность блока питания минимум на 20% (в определённых условиях рекомендуют запас мощности 50%)

Расчёт блока питания для любой светодиодной ленты: (длина ленты) метров  Х  (мощность 1 метра ленты) Ватт  +  20%  = (мощность блока питания) Ватт

Если в схеме предусмотрен диммер или RGB контроллер, то расчет аналогичен подбору блока питания.

Мощность, потребляемая самим RGB контроллером или диммером, незначительна и в расчёт блока питания для светодиодной ленты не принимается.

Расчет RGB контроллера или диммера для управления светодиодной лентой: (длина ленты) метров  Х  (мощность 1 метра ленты) Ватт  +  20%  =   (мощность RGB контроллера) Ватт

Как правило, RGB контроллеры и диммеры имеют небольшую мощность, до 288 Ватт – в зависимости от модели, а если мощность светодиодной ленты превышает допустимую мощность RGB контроллера или диммера, тогда используют усилитель.

Расчет усилителя для  RGB контроллера или диммера: ((полная длина ленты)  -  (длина ленты подключаемая к контроллеру*)) метров  Х  (мощность 1 метра ленты) Ватт  +  20%  =  (мощность усилителя) Ватт *- часть ленты подключается к контроллеру (согласно мощности), оставшаяся часть к усилителю



Если у вас возникают сложности с расчётом комплекта, позвоните нам, и мы поможем рассчитать и подобрать светодиодный комплект под ваши условия
